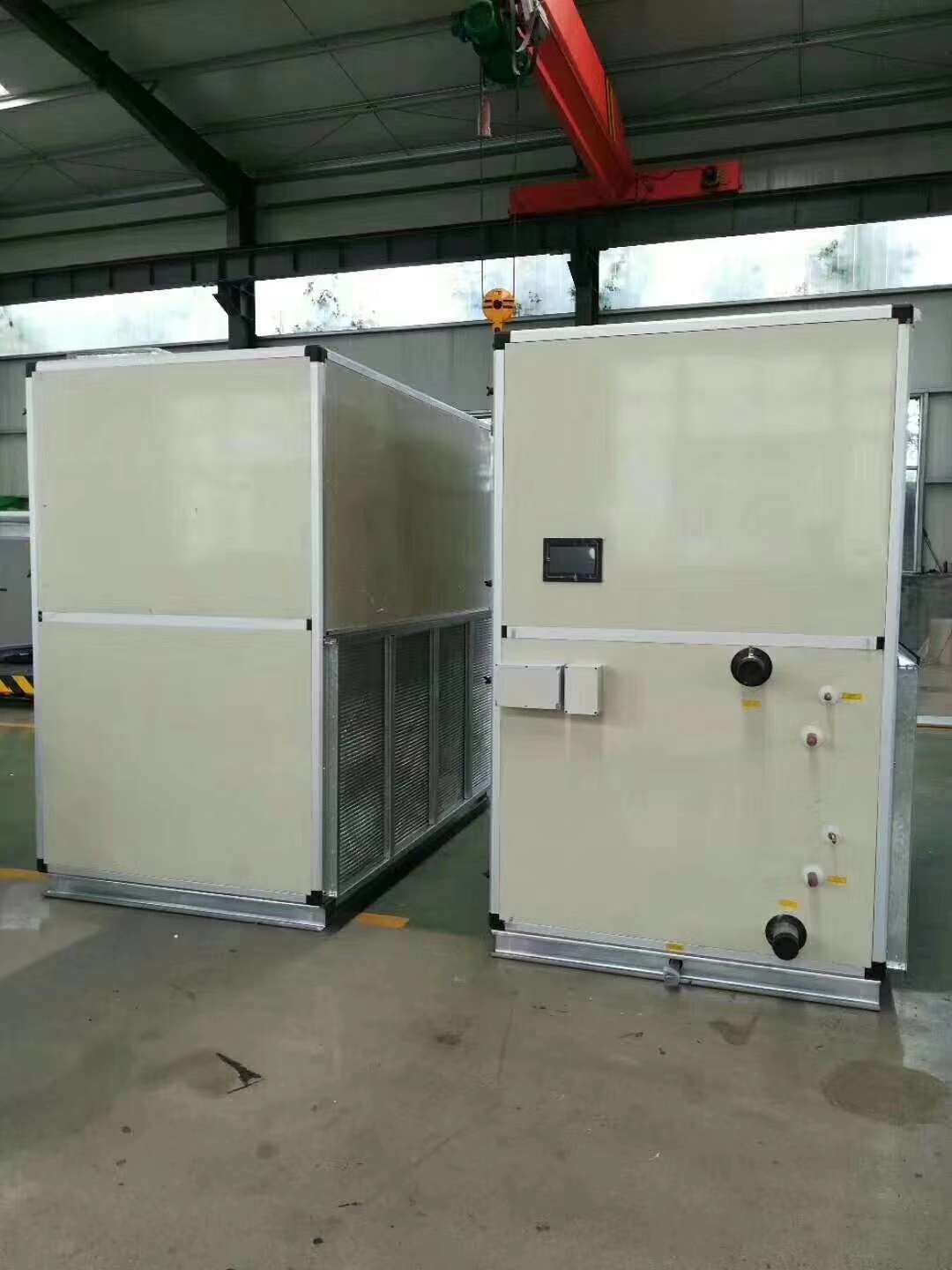

立式空氣處理機組（立式新風機組）

概述

空氣處理機組（新風機組）由立式新風機組（風量從2000~60000m3/h）、德州春意臥式新風機組（風量從2000~60000m3/h）和吊頂式新風機組（風量從1000~16000m3/h）三大系列，以滿足冷卻、加熱、加濕、除濕等各種需要，廣泛用于酒店、劇院、商場、辦公樓等舒適性的各種場合；亦可滿足電子、化工、醫療、制藥、卷煙、食品、輕工等工業的需求。

立式空氣處理機組（立式新風機組）的特點

框架結構: 立式新風機組全部采用鋁合金框架結構，框架采用高強度鋁合金專用型材，框架的每個角采用特殊結構的鑄件，型材與角為插入式結構連接，這種結構有如下特點：

A：機械強度好，重量輕，耐腐蝕，外形美觀，且尺寸準確。

B：結構裝配靈活，易于現場拆裝、檢修，并且使用壽命比鋼結構框架長。

面板結構: A：立式新風機組面板采用內外雙層彩色鋼板結構，兩層鋼板之間沖注為高密度聚氨酯或聚苯乙烯發泡保溫材料，具有比玻璃棉等其他保溫材料更佳的保溫性能。在各種氣候條件和工況運行時外殼均無冷橋產生。

B：面板采用特殊方法固定，并有密封材料加強氣密性及保溫性，這種面板結構在保溫、降噪及強度方面均具有佳性能，并適用于空氣品質要求較高的場所。

C：小型號機組風機采用外轉子電機直接驅動風機，無需皮帶傳動，維護保養方便。

風機、電機: A：德州春意立式新風機組采用的風機為雙進風離心風機，經過嚴格的動靜平衡試驗，運行平穩。

B：風機軸承采用密閉性滾球軸承，預先加有潤滑油及自動調心和自動自鎖、止推等功能。正常使用可免保養。

過 濾 器: 機組采用板式粗效過濾器。濾料采用綿綸凸網，可以進行多次清洗。

表 冷 器: 表冷器的各項選定參數為CAD/coil軟件設計，標準表冷器為φ16的銅管，采用銅管串波紋鋁翅片方法配以整體漲管將其漲緊。銅管采用交錯排列，使其有高傳熱性能，低氣流阻力和優越的抗腐蝕性，從而表冷器有高傳熱系數及較長的使用壽命。

立式空氣處理機組（立式新風機組）性能說明（表一 ~ 表六）

1、“空調工況”是指：供冷時，進風干球溫度為27℃，進風濕球溫度為19.5℃；供熱干球溫度為21℃。

2、“全新風工況”（高新風）是指：供冷時，進風干球溫度為35℃，進風濕球溫度為28℃；供熱時，進風干球溫度為-5℃。

3、冷水溫度為：供水7℃，回水12℃，熱水供水溫度為60℃。

4、表一 ~ 表六中電機功率為參考余壓值下的對應參數。機組余壓不受表列數據限制，用戶應根據實際需要選定。

5、表一 ~ 表六中噪聲值是在消聲室內，距機組各表面約1米處（GB/T9068）測定的聲壓級噪聲值。

6、當遇到冷媒水溫度tw變化時，其冷量的修正系數α按下表：

7、當進風濕球溫度ts變化時，其冷量的修正系數β按下表

立式空氣處理機組（立式新風機組）技術性能
立式空氣處理機組（立式新風機組）（四排管）技術性能表（表四）

立式空氣處理機組（立式新風機組）（六排管）技術性能表（表五
